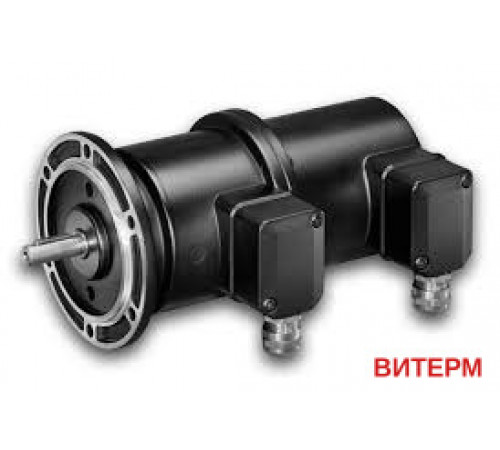

Аналоговый тахогенератор Baumer TDP 0,2 с ограничителем скорости OG 9

Комбинированное устройство Baumer TDP 0,2 + OG 9 — это тахогенератор с аналоговым выходом, совмещённый с инкрементальным энкодером. Оно предназначено для точного измерения скорости вращения и определения направления движения в промышленных системах автоматизации.

Технические характеристики

• Электрические параметры тахогенератора
• Напряжение холостого хода: 10–150 мВ на оборот (в зависимости от модели).
• Точность повторения: ≤0,1%.
• Допуск линейности: ≤0,15%.
• Температурный коэффициент: ±0,05%/K (при холостом ходе).
• Класс изоляции: B.
• Допуск калибровки: ±1%.
• Климатическое испытание: постоянное влажное тепло (IEC 60068-2-3, Ca).
• Эффективность: 12 Вт при скорости ≥3000 об/мин.
• Постоянная времени цепи якоря: ≤75 мкс.

Электрические параметры энкодера (OG 9)

• Напряжение питания: 9–30 В постоянного тока (для некоторых моделей — 5 В ±5%).
• Потребление без нагрузки: ≤100 мА.
• Импульсов на оборот: 25–5000.
• Сдвиг фазы: 90° ±20°.
• Коэффициент сканирования: 40–60%.
• Опорный сигнал: Zero pulse шириной 90°.
• Выходная частота: до 120 кГц (до 300 кГц по запросу).
• Выходные сигналы: K1, K2, K0 + инверсные.
• Этапы выхода: HTL-P (power line driver), TTL/RS422.
• Метод обнаружения: оптический.

Механические параметры

• Размер фланца: 115 мм.
• Тип вала: сплошной вал диаметром 11 мм.
• Допустимая нагрузка на вал: 60 Н осевая, 80 Н радиальная.
• Фланец: EURO flange B10 или housing foot B3.
• Степень защиты: IP55 (по DIN EN 60529).
• Рабочая скорость: до 10 000 об/мин.
• Момент силы: 1,5 Н·см.
• Момент инерции ротора: 1,4 кг·см² (для TDP), 1,5 кг·см² (для TDPZ).
• Материалы: корпус — литой алюминий, вал — нержавеющая сталь.
• Рабочая температура: от -30 до +100 °C (от -25 до +100 °C при >3072 импульсов на оборот).
• Сопротивление вибрациям: 10 g в диапазоне 10–2000 Гц (IEC 60068-2-6).
• Сопротивление ударам: 100 g, 6 мс (IEC 60068-2-27).
• lВес: около 3,3 кг (TDP), 3,5 кг (TDPZ).

Дополнительные особенности

• Помехоустойчивость: соответствует стандарту EN 61000-6-2.
• Испускаемые помехи: соответствует стандарту EN 61000-6-3.
• Возможность определения направления вращения.
• Малое время отклика.
• Подключение: 2 клеммных коробки.

Применение

Устройство используется в промышленных системах автоматизации, например, для мониторинга скорости вращения двигателей конвейерных систем, в фармацевтической отрасли и других производственных процессах, где требуется высокая точность и надёжность измерений.

Производитель

Аналоговый тахогенератор + ограничитель скорости Baumer TDP 0,2 + OG 9. Baumer (Швейцария) — производитель датчиков и измерительной техники.

Как заказать

Пришлите код Baumer (TDP 0,2 + OG 9) или фото шильдика — подберём исполнение или замену, сообщим цену и срок поставки. Работаем с юридическими лицами по счёту, поставка по России и СНГ.
